海灣JK-TX-GST6000D消防傳輸設備調試步驟

四川海灣消防JK-TX-GST6000D傳輸設備安裝完畢，而且前面各項的檢測均正常，就可以進行系統設置和聯機調試，步驟說明如下：

1、監控管理中心相關設置及調試

　　1)對傳輸設備設置用戶編碼，同時在監控管理中心設備中設置對應傳輸設備管理數據庫信息；

　　2)設置通訊板類型；

　　3)設置信息傳輸方式；

　　4)設置電話號碼、設置IP地址；

　　5)設置振鈴次數；

　　6)手動設置或用監控管理中心對傳輸設備校時；

　　7)手動設置或用監控管理中心設備對傳輸設備設置報名時間；

　　8)調試其它上位機命令。

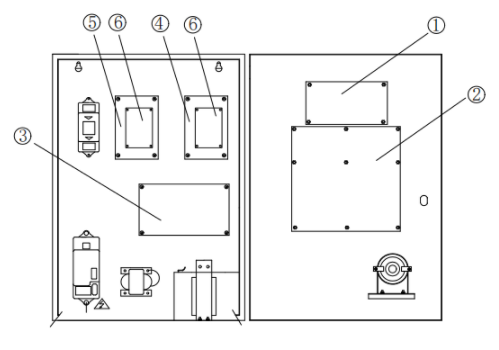

四川海灣消防傳輸設備內部結構圖

　?、?液晶屏

　?、?主板

　　③ 電源板

　?、?GPRS通訊底板

　?、?DTMF通訊底板

　?、?TCP模塊

2、控制器接口設置及調試

　　不連接通訊線路，單獨調試傳輸設備和控制器。為了使傳輸設備正常接收控制器串口信息，應先按以下步驟進行設置：

　　1)正確插入232/485方式選擇用短路塊；

　　2)正確設置設備序號和設備地址；

　　3)設置報警延時；

　　4)設置開關量通道；

　　5)正常進行傳輸設備接收控制器報警聯機調試和其它調試。
