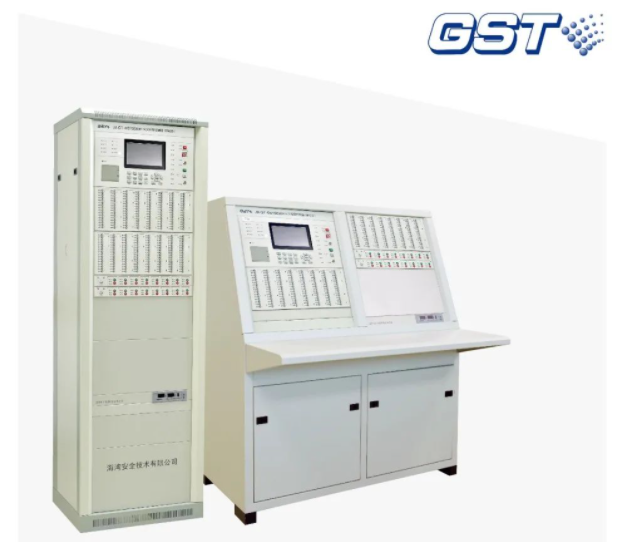

H系列高能總線控制器簡介

海灣JB-QB-GST1500H、J海灣B-QG/QT-四川GST5000H/9000H四川火災報警控制器/消防聯動控制器（簡稱為高能控制器）是四川海灣消防公司推出的新一代四川火災報警控制器，為適應工程設計的需要本控制器兼有聯動控制功能，具有強大的聯網功能，多臺控制器聯網可組成分布式消防報警系統。

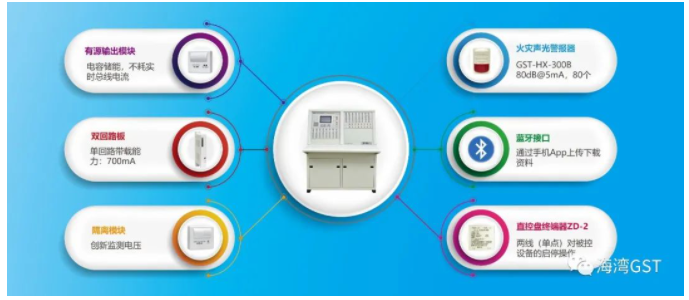

海灣H系列高能總線控制器的特點及價值

★ 多：高能負載能力，更適合二線制外部設備的工作——帶載設備多

★ 遠：提高總線電流、電壓參數——帶載距離遠

★ 便：內置藍牙調試模塊——管理調試便捷

★ 簡：統一了多種部件的種類，選擇更簡單

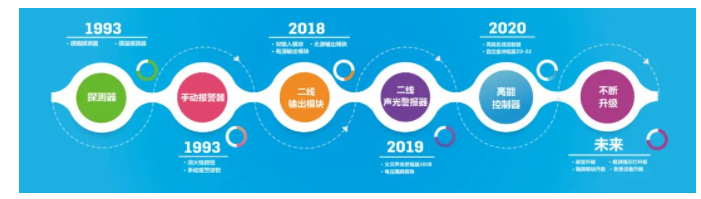

★ 快：產品組成延續多年產品的模式，用戶習慣更快速

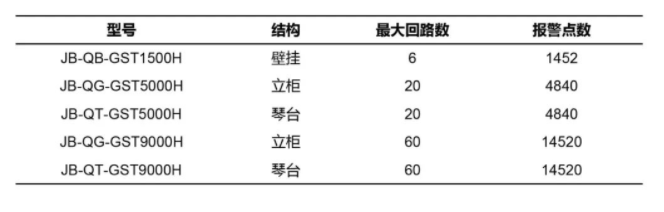

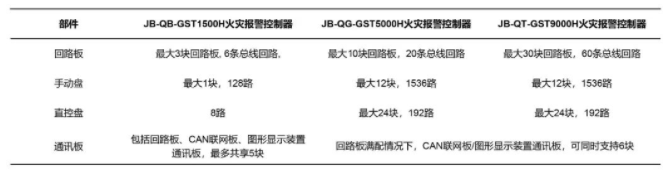

海灣H系列高能總線控制器容量

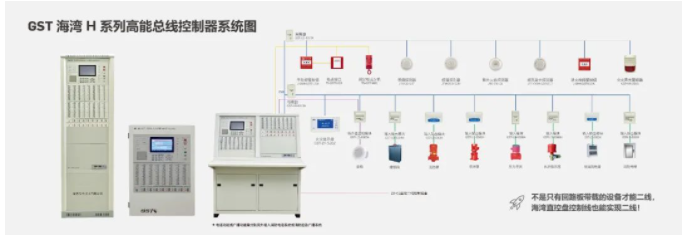

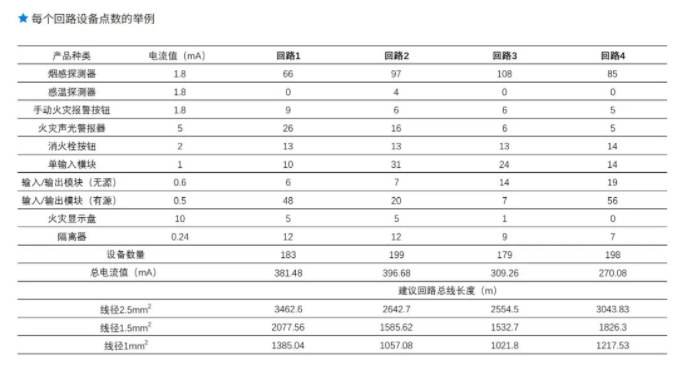

海灣H系列高能總線控制器設備配置

海灣H系列高能總線控制器組成

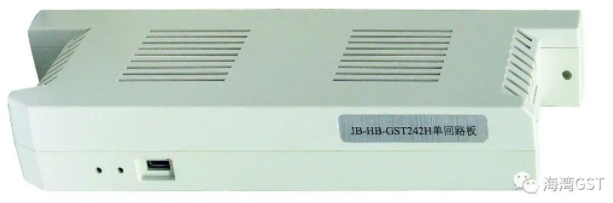

★ 海灣JB-HB-GST242H單回路板/海灣JB-HB-GST484H雙回路板 ★
海灣GST242H含1個回路，GST484H含2個回路
● 每回路242個編碼地址點
● 單回路帶載能力：700mA
● 含USB接口，便于程序升級
● 板卡間電氣隔離，溫度監控
● 模塊化，方便插接
● 2.5m㎡，布線長度達3Km
可用于:
JB-QB-GST1500H JB-QG-四川GST5000H
JB-QT-四川GST5000H JB-QG-GST9000H
JB-QT-GST9000H

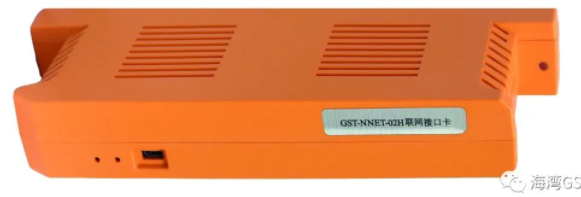

★ 海灣GST-NNET-02H接口卡 ★
用于控制器間與圖形裝置聯網
可用于
JB-QB-GST1500H JB-QG-四川GST5000H
JB-QT-四川GST5000H JB-QG-GST9000H
JB-QT-GST9000H

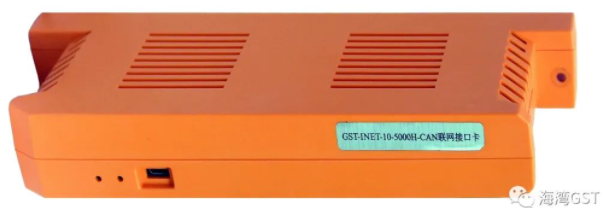

★ 海灣GST-LWK5000H-CAN聯網接口卡 ★
用于控制器間的CAN聯網
● 由控制器母板供電
● 傳輸距離：3km
● 更大聯網點數：240點
● 監控電流 5V 100mA
● 工作更大電流 5V 200mA
可用于：
JB-QB-GST1500H JB-QG-四川GST5000H
JB-QT-四川GST5000H JB-QG-GST9000H
JB-QT-GST9000H

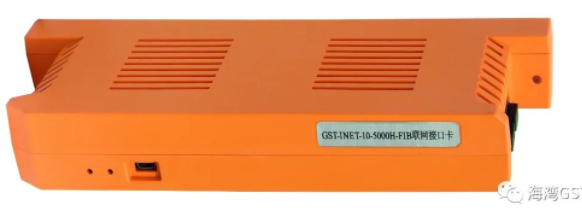

★ 海灣GST-LWK5000H-FIB聯網接口卡 ★
用于控制器間的光纖聯網
● 由控制器母板供電
● 傳輸距離：20km
● 更大聯網點數：240點
● 監控電流 5V 160mA
● 工作更大電流 200mA
可用于:
JB-QB-GST1500H JB-QG-四川GST5000H
JB-QT-四川GST5000H JB-QG-GST9000H
JB-QT-GST9000H

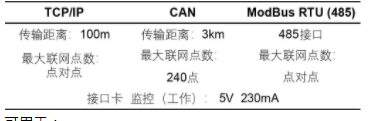

★ 海灣GST-DGNK5000H多接口卡 ★
用于控制器間聯網，由控制器母板供電，包含3種接口：
● 標準CAN
● ModBus RTU 485接口
● TCP/IP
可用于：
JB-QB-GST1500H JB-QG-四川GST5000H
JB-QT-四川GST5000H JB-QG-GST9000H
JB-QT-GST9000H

★ 海灣GST-LD-D02H智能電源盤 ★
● 海灣GST-LD-D02H智能電源盤是功率轉換電路把220VAC轉換為三路輸出，其中兩路給負載供電，一路給備電充電，提供2路24V/（2A/8A）輸出。
● 當主電掉電或主電發生過壓或者欠壓故障以后，備電為負載供電。

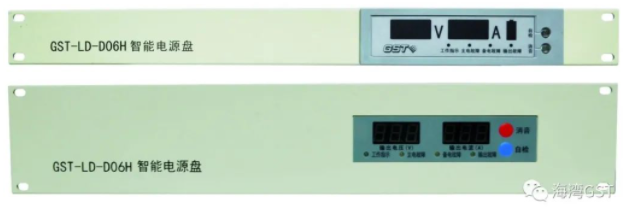

★ 海灣GST-LD-D06H智能電源盤 ★
● GST-LD-D06H智能電源盤是功率轉換電路把220VAC轉換為四路輸出，其中三路給負載供電，一路給備電充電，提供3路24V/8A輸出。
● 當主電掉電或主電發生過壓或者欠壓故障以后，備電為負載供電。

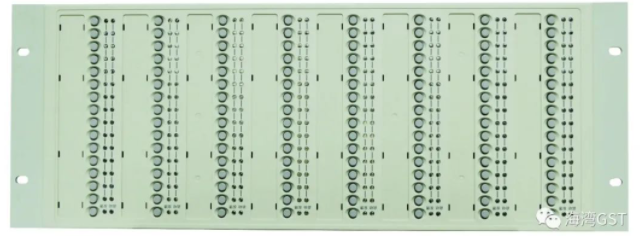

★ 海灣GST-LD-SD128H總線制操作盤 ★
● 容量：每塊操作盤有128個手動按鍵、128組指示燈
● 工作電壓：DC5V
● 功耗＜2W
● 使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不凝露

★ 海灣GST-LD-KZ08H直接控制盤 ★
● 控制盤容量：每塊控制盤8路輸出
● 線制：本控制盤每路與被控設備之間采用2線連接
● 輸出：單路更大輸出DC24V，1A
● 工作電壓：DC24V
● 使用環境溫度：0℃~+40℃
相對濕度≤95%，不凝露
● 必須與ZD-02同時使用，只用2根截面積1.0m㎡的線，達到1km的傳輸距離

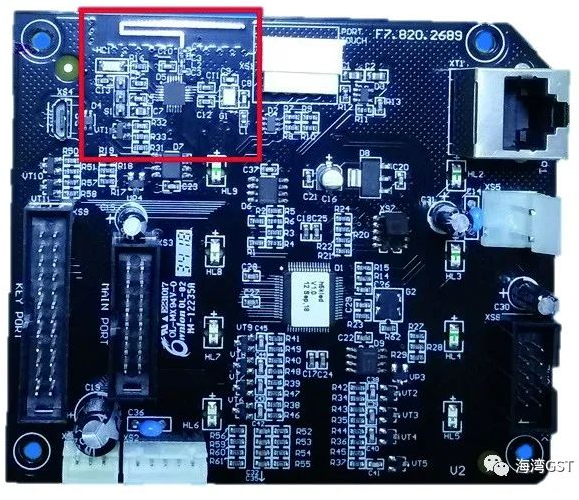

★ 海灣藍牙模塊 ★
● 內置藍牙模塊
● 遠程調試?？梢酝ㄟ^網絡遠程上傳/下載工程數據

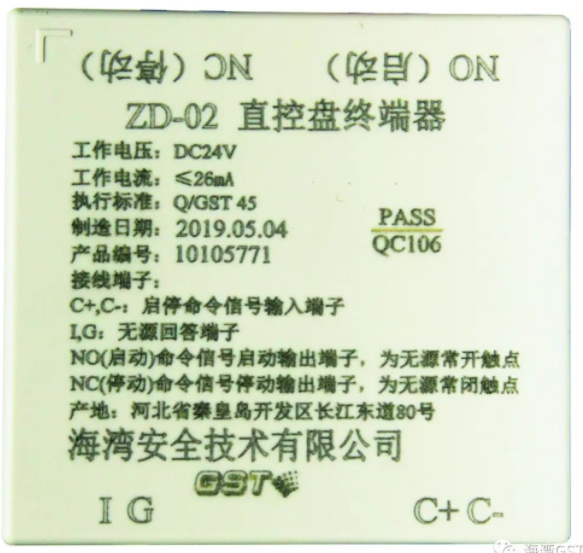

★ 海灣ZD-02直控盤終端器 ★
● 工作電壓：
啟動電壓：DC24V
允許范圍：DC20V～DC28V
● 工作電流：
監視電流≤4.5mA
動作電流≤26mA
● 輸出容量：
5A ，AC220V或5A ，DC24V

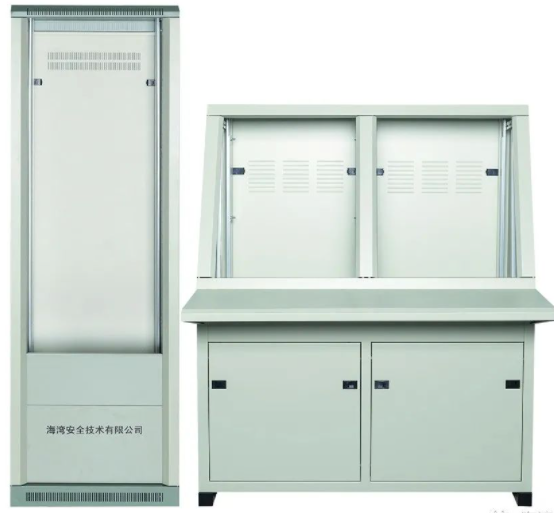

★ 海灣LD-1001A5立柜/海灣LD-FB-1101雙節琴臺柜 ★
● 標準A5立柜與雙節琴臺柜，優化柜體開孔/母線以及接地位置
● 可根據工程需要靈活配置多種控制盤
● 可用來配裝火災報警控制器、消防手動啟動盤、消防廣播盤、消防電話及電源盤等設備
